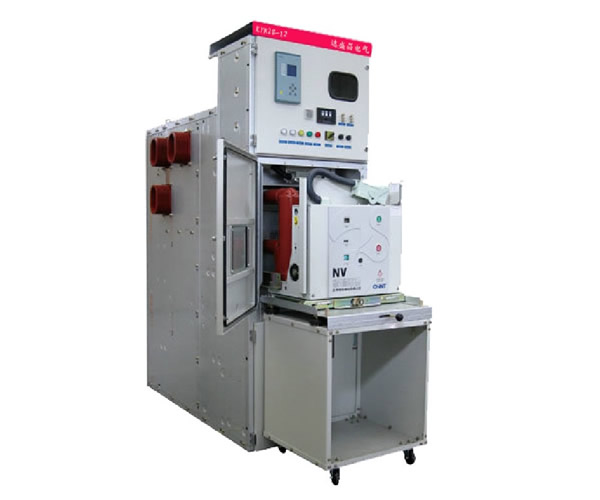

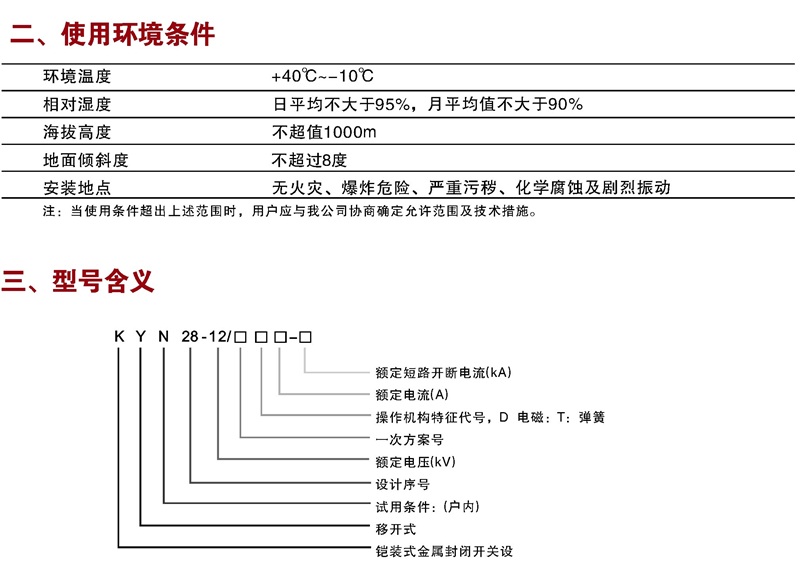

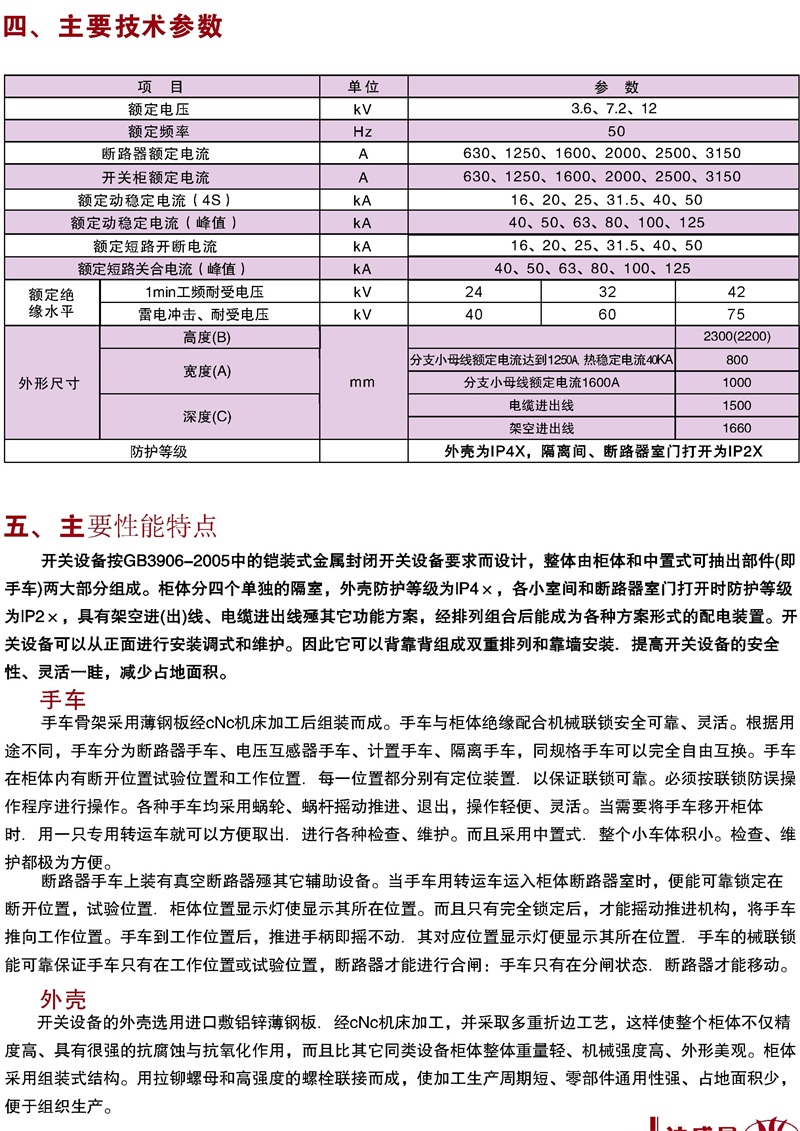

隔室

开关设备的主要电气元件都有其独立的隔室．即断路器隔室、母线隔室、电缆隔室、继电器仪表室，各隔室防护等级都达到lP2×。除继电器室外，其它三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室高度大大增加，因此设备可联接多路电缆。

母线隔室

主母线套单台拼接相互贯穿联接，通过分支母线和静触头盒固定，主母线和联络母线为矩形截面的铜排，用于大电流负荷时采用双根母排拼成。支母线通过螺栓联接于静触头盒和主母线，不需要其它支撑。对于特殊需要，母线可用热缩套和联接螺栓绝缘套和端帽覆盖．相邻柜母线用套管固定，这样联接母线间所保留的空气缓冲，在出现内部故障电弧时．能防止其贯穿熔化．套管能有效把事故限制在隔离内而不向其它柜蔓延。

一断路器隔室

隔离两侧安装轨道，供手车在柜内由隔离位置，试验位置移动滑行至工作位置，静触头装置的隔板(活门)安装于手车室的后壁。当手车从断开位置，试验位置移动到工作位置过程中，上下静触头盒上的活门与手车联动，同时自动打开，当反方向移动时活门则自动闭台，直至手车退至一定位置而安全覆盖住静触头盒，形成有效隔离。同时，由于上、下活门不联动．在检修时，可锁定带电侧的活门．从而保证检修维护人员不触及带电体，在断路器室门关闭时，手车同样能被操作。通过上门观 察窗，可以观察隔内手车所处位置、合(分)闸显示及储能状况。

电缆隔室

开关设备采用中置式，因而电缆室空间较大。电流互感器、接地开关装于隔室后壁，避雷器安装于隔室后室后下部。将手车和可抽出式不平隔板移开后。施工人员就能从正面进入柜内安装和维护。电缆室内的电缆连接导体每相可并1—3根单芯电缆．必要时每相可并接6根单芯电缆。联接电缆的柜底配制有开逢的可卸式非金属封板或不导磁金属封板．确保方便施工。

一继电器仪表室

一继电器仪表室内可安装继电保护元件、仪表、带电监察指示器。以及特殊要求的二次设备。控制线路敷设在足够空间的线槽内，并有金属盖板．可使二次线与高压室隔离。其左侧线槽是为控制小线的引进和引出预留的．开关柜内部的控制线敷设在右侧．在继电器仪表室的项板上还留有便于施工的小母线穿越孔。接线时．仪表室顶盖板可以翻转．便于小母线的安装。

防止误操作联锁装置

开关设备内装有安全可靠的联锁装置，完全满足防误的要求。

一仪表室门上装有提示性的按扭或者KK型转换开关，以防止误台、误分断路器。

断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止带负荷误推拉断路器。

仅当接地开关处在分闸位置时，断路器手车才能从试验断开位置移至工作位置．仅当断路器手车处于试
验，断开位置时，接地开关才能进行合闸操作(接地开关可带电压显示装置)。这样实现了防止带电误合接地开关及防止接地开关处在闭合位置时关合断路器。

一接地开关处于分闸位置时，下门及后门都无法打开．防止误入带电间隔。

一断路器手车确实在试验或工作位置而没有控制电压时．仅能手动分闸，不能合闸。

一断路器手车在工作位置时，二次插头被锁定，不能拔除。

各柜体可装电气联锁。

开关设备还可以在接地开关操作机构上加装电磁铁锁定装置，以提高可靠性．订赁时可与我公司协商。

二次插头与手车的位置联锁

开关设备上的二次线与断路器手车的二次线的联络是通过手动二次插来实现的，二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联，二次静触头座装设在开关柜手车室的右上方。断路器手车只有存试验，断开位置时，才能插上或解除二次插，断路器手车处于工作位置时由于机械联锁作用，二次插被锁定。不能被解除，由于断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插未接通之前仅能进行分闸。所以无法使其合闸。

防止凝露和腐蚀

为了防止存高湿度和温度变化较大的气候环境中产生凝露带来的危险，在断路器室和电缆室内分别装设加热器。以便在l、述环境中使用和防止腐蚀发生。

六、订货须知

用户订货时需要提供下列资料：

主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等

★开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；

★开关柜内主要电气元件的型号、规格及数量；

★若开关柜之间或进线柜需要母线桥连接．应提供母线桥的额定载流量、跨度、距地高度等具体要求数据；
开关柜使用在特殊环境条件时，应在订货时详细说明。

注：若有其它特殊要求．请与我公司协商订货。
